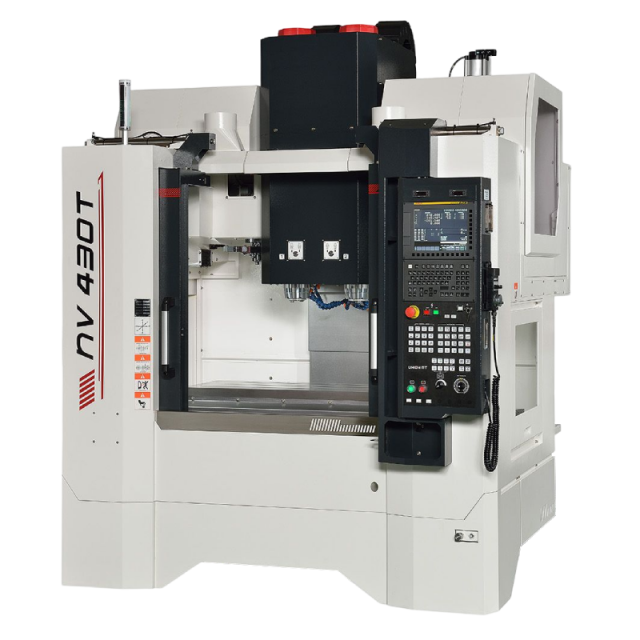

NV430T Twin Spindle Vertical Machining Centers

多主軸加工中心

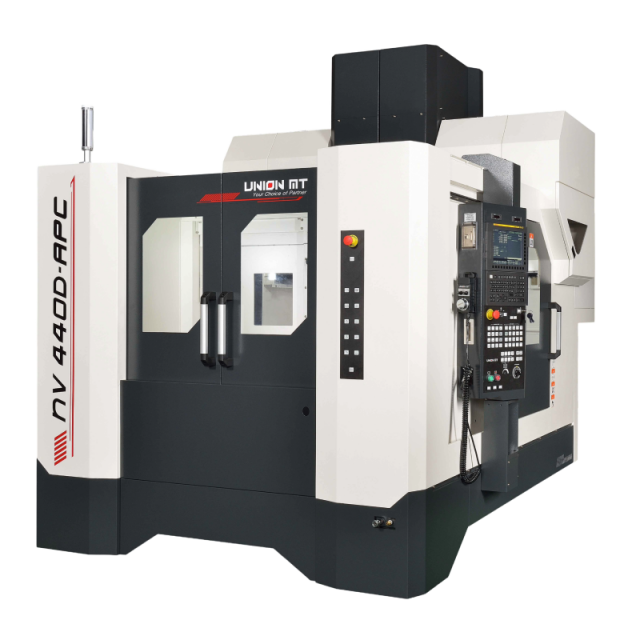

NV430D/NV440D

NVD系列高效能雙主軸立式加工中心,採用單動式進給提供彈性生產,適合大量生產及高生產效率、或小批量生產,可快速調整刀具及切削加工條件,以符合較佳的大批量加工需求。

以精密鏟花工藝,高精度之機台及四軸或五軸旋轉工作台,適合複雜形狀精密加工,專為航太,醫療,模具,汽機車等先進製造業,提供高標準精密加工的解決方案。

  • 獨立儲刀倉結構,提升支撐穩定,降低換刀振福
  • 左/右操作箱彈性設計,操作性佳 (自動化規劃)
  • 機台可搭載四軸或五軸工作台
  • 雙油霧回收介面
NV430T Multi-Spindle Machining Center High Rigidity Structure

高量雙主軸單動式進給

雙主軸單動式進給提供彈性式生產,適合大量生產及高生產效率,或小批量的生產模式。

NV430T Multi-Spindle Machining Center High Speed Feed

自動化應用加工

應用加工參考例,FANUC 機械人自動化加工參考例。

NV430T Multi-Spindle Machining Center Compact Floor Design

加工穩定性

低重心底座,7支基礎螺絲,3點水平校正,以確保加工穩定性。

規格表
ITEM NV430D NV440D
工作範圍
三軸行程 610/435/450 mm 610/435/450 mm
工作台尺寸 1,200 x 410 mm 1,200 x 410 mm
工作台最大荷重 500 kg 500 kg
主軸規格
雙主軸 BBT40 BBT40
主軸中心距 300 mm 400 mm
主軸最大轉速 8,000 (12,000, opt.) rpm 8,000 (12,000, opt.) rpm
主軸最大功率 FANUC 12 kW (S3-15%) FANUC 12 kW (S3-15%)
三軸傳動
快速移動速率 X/ Y/ Z 36/ 36/ 36 m/min 36/ 36/ 36 m/min
儲刀倉刀具數 24 x 2 24 x 2
最大刀具直徑 有/無鄰刀 75/ 150 mm 75/ 150 mm
ISO 230-2 精度
定位精度 0.008 mm 0.008 mm
重覆精度 0.005 mm 0.005 mm
機械尺寸
寬度 x 深度 x 高度 2,218 x 2,980 x 2,845 mm 2,218 x 2,980 x 2,845 mm
機器重量 5,200 kg 5,200 kg

本公司致力於提升產品性能,國合科技保留機床規格、 配備、外觀變更及停用之權利,恕不另行通知。
