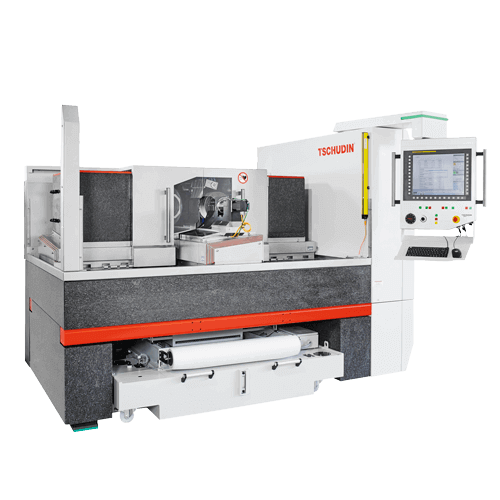

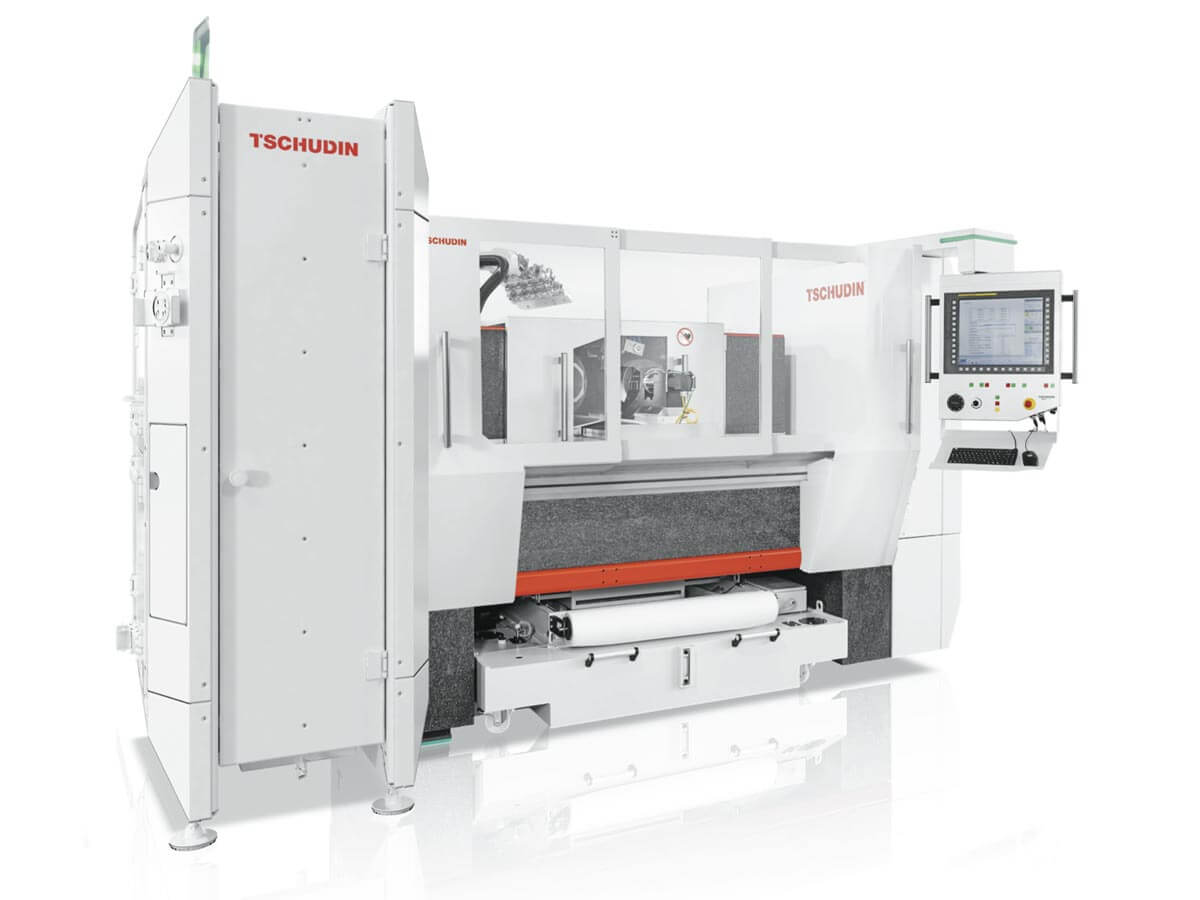

最新一代的帶有全自動數字化設定磨削過程的高精度無心磨床。極簡約組成數，使維護保固成本最低而使用操作更佳。由天然花崗岩製成的床身與磨頭支架，大幅度降低加工溫昇及熱變位。區隔上下料區機制，無論自動或手動，上下料簡便安全。砂輪與導輪全部在前端修整。最新一代的帶有全自動數字化設定磨削過程的高精度無心磨床。極簡約組成數，使維護保固成本最低而使用操作更佳。由天然花崗岩製成的床身與磨頭支架，大幅度降低加工溫昇及熱變位。區隔上下料區機制，無論自動或手動，上下料簡便安全。砂輪與導輪全部在前端修整。
- 高精度 0.1µm
- 3/4軸概念專利:3/4軸取代6~8軸的設計概念
- 線性馬達驅動科技
- 刀架托板由碳化鎢或PCD(聚晶金剛石)製成
高獨立性，可整合附加功能之可能性
手動上下料，符合CE安全規範

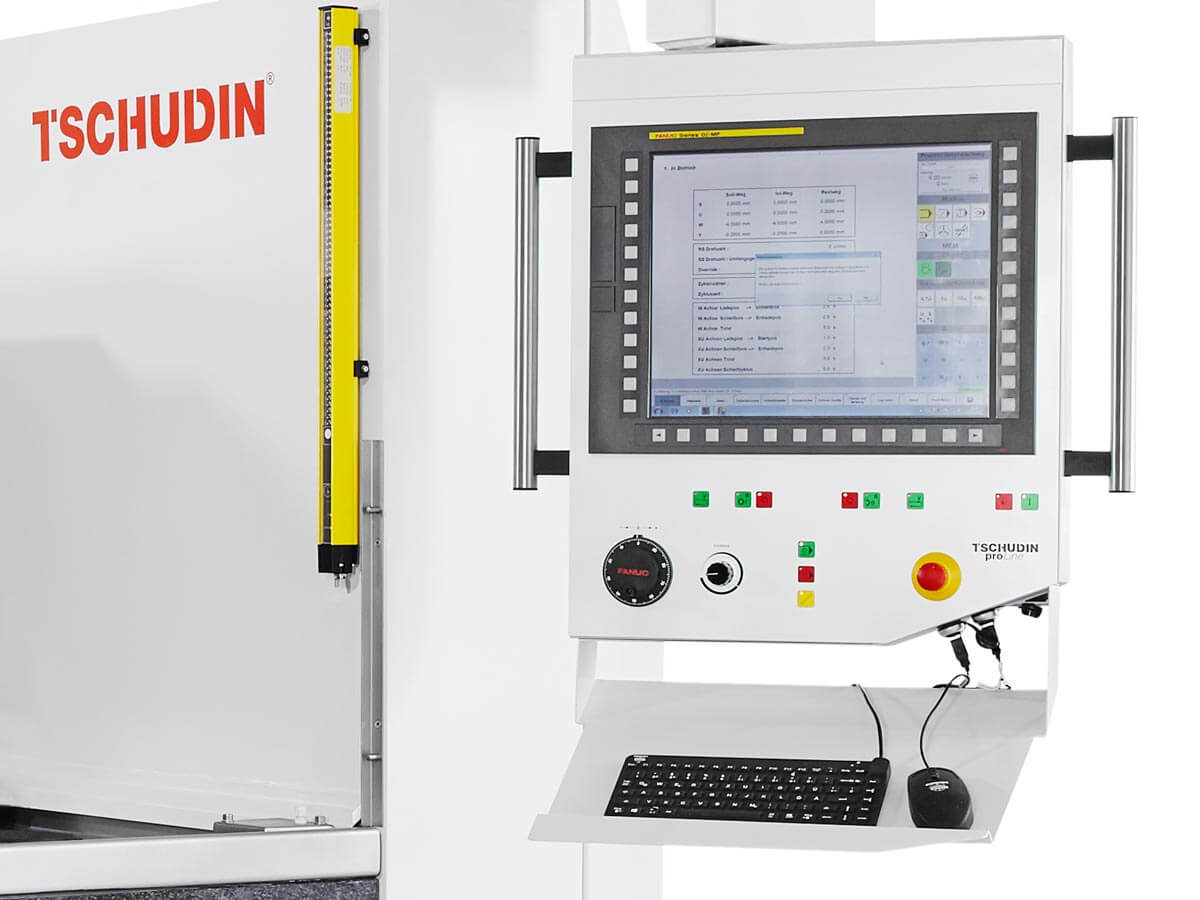

人性化操作技能簡易效率
100% 天然花崗岩
由 5,000 kg (11,000 lbs) 的天然花岡岩提供較佳的床身構造支撐，並且控制溫昇及熱變位。

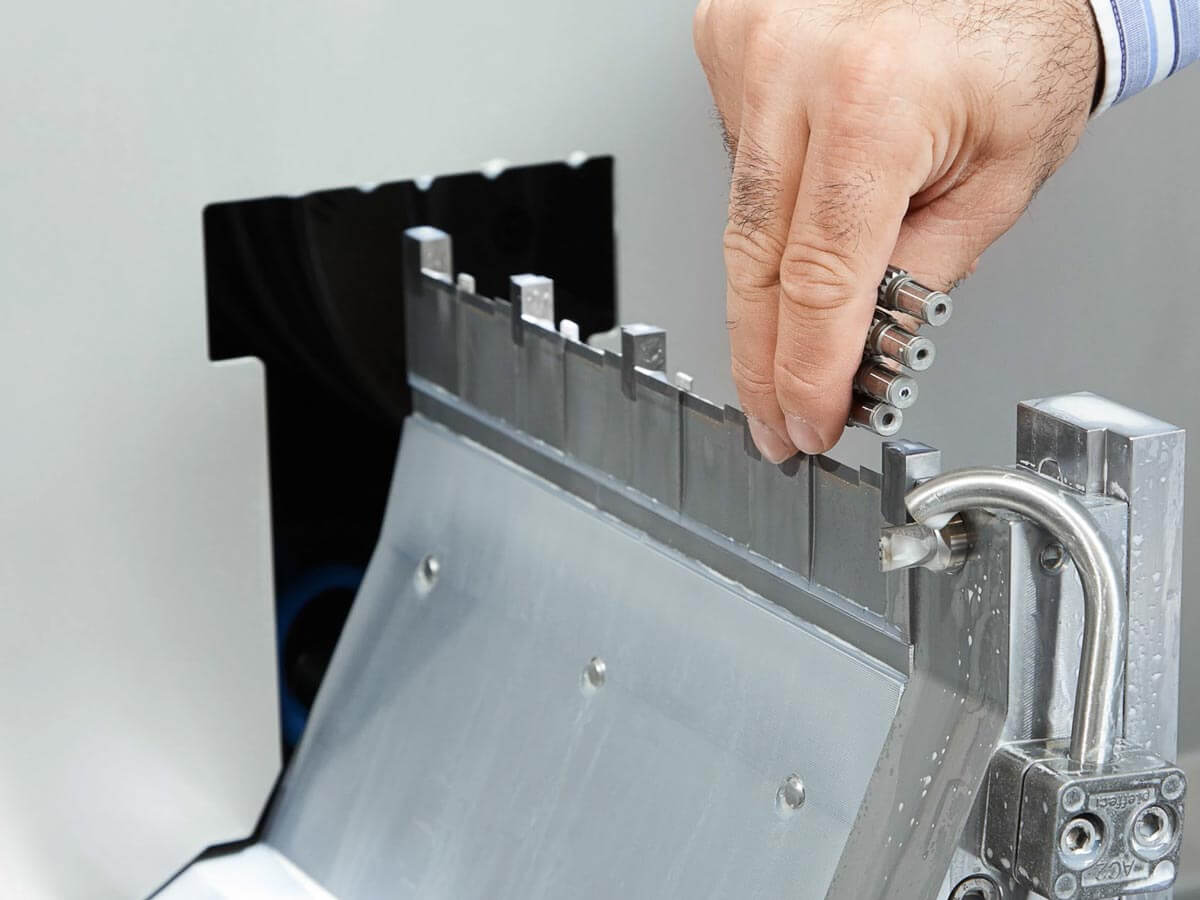

簡便上下料區
工件上下料在加工區之外，提升上下料的可靠性。並且上料裝置不位在油污切屑的磨削位置。
工序能力
CNC 控制可實現砂輪與導輪聯動，能大幅簡化設定過程。
規格表
| ITEM | ecoLine | proLine |
|---|---|---|
| 通過式磨削範圍 | 工件直徑可達 100 mm | 工件直徑可達 100 mm |
| 切入式磨削範圍 | 工件直徑可達 180 mm | 工件直徑可達 180 mm |
| 最大磨削工件長度 280 mm | 最大磨削工件長度 280 mm | |
| 砂輪 | 外徑ø410 mm | 外徑ø410 mm |
| 最大寬度280 mm | 最大寬度280 mm | |
| 恆定線速度可達63 m/s | 恆定線速度可達63 m/s | |
| 功率15kw (29kw) | 功率15kw (29kw) | |
| 導輪 | 外徑ø254 mm | 外徑ø254 mm |
| 轉數範圍 5-1000 rpm | 轉數範圍 5-1000 rpm | |
| 機床尺寸 | 2860 x 2660 x 2080 mm | 2860 x 2660 x 2080 mm |
| 機床重量 | 9,500 kg | 10,000 kg |
