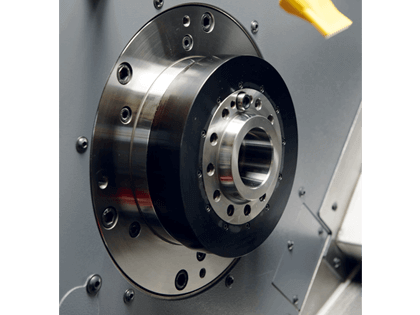

高精度主軸
高精度主軸，高主軸扭力，高效率加工表現。可選配副主軸，讓您車削工件也兼顧完美同心度。

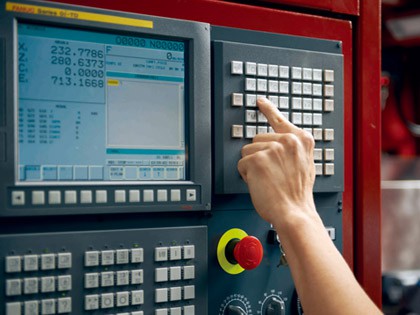

Fanuc的卓越等級控制系統
我們與全球可信賴的知名廠商合作。Fanuc的卓越等級控制系統，滿足您的特殊加工需求。

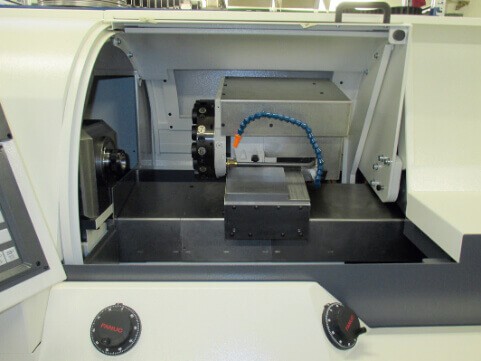

高精度徑向刀塔
採用高精度徑向刀塔，可搭配主軸及副主軸作動。12把刀搭載一體式主軸，最高轉速可達12,000rpm。
規格表
| 842 | 842 Mi | |||||
|---|---|---|---|---|---|---|
| 加工能力 | ||||||
| 最大車削直徑 | 300 mm | 300 mm | ||||
| 最大車削直徑 | 400 mm | 400 mm | ||||
| 兩心間最大距離 | 470 mm | 450 mm | ||||
| 兩主軸鼻端間最大距離 | - | 642 mm | ||||
| 主軸 | ||||||
| ISO主軸鼻端 | A2-5 | A2-5 | ||||
| 最大通孔直徑 | 42 mm | 42 mm | ||||
| C軸馬達 | Déporté | Intégré | ||||
| 主軸馬達功率 ( 連續 / 間續 ) | 7.5 kW / -15 kW | 24 kW / 30 kW | ||||
| 輸出扭力 (連續/ 間斷) | 47 Nm / 126 Nm | 72 Nm / 90 Nm | ||||
| 主軸轉速 | 50 - 6’000 min-1 | 50 - 6’000 min-1 | ||||
| 液壓可調式夾緊S1 | 5’000 - 33’000 N | 5’000 - 33’000 N | ||||
| 副主軸 (選購) | ||||||
| ISO 主軸鼻端 | - | A2-4 | ||||
| 最大通孔直徑 | - | 32 mm | ||||
| C軸馬達 | - | Déporté | ||||
| 主軸馬達功率 ( 連續 / 間續 ) | - | 2.2 kW / 3.7 kW | ||||
| 輸出扭力 (連續/ 間斷) | - | 23 Nm / 38 Nm | ||||
| 主軸轉速 | - | 50 - 5’000 min-1 | ||||
| 液壓可調式夾緊S2 | - | 4’500 - 11’500 N | ||||
| 刀塔 | ||||||
| 刀座鎖固型式 | VDI 30 Fronta | SAUTER Radial | ||||
| 單一刀塔刀座數量 ( 所有刀位都可安裝動力刀具 ) | 16 | 12 | ||||
| 四方柄徑規格 | 20 x 20 mm | 20 x 20 mm | ||||
| 動力刀軸扭矩 S1 | 9 - 14.2 Nm (1600 min-1) | 4 - 8 Nm (6000 min-1) | ||||
| 刀塔馬達功率 ( 連續 / 間續 ) | 2 kW / 8 kW | 3 kW / 6 kW | ||||
| 相鄰刀換刀時間 | 0.56 s | 0.39 s | ||||
| 上刀塔 行程 | ||||||
| X / Z 軸行程 | X = 200 / Z = 400 mm | X = 200 / Z = 400 mm | ||||
| X / Z軸 快速進給速度 | 30 m/min max | 30 m/min max | ||||
| X軸 解析度 | 0.00005 | 0.00005 | ||||
| Z軸 解析度 | 0.0001 | 0.0001 | ||||
| 副主軸 行程(選購) | ||||||
| Z 軸行程 | - | 445 mm | ||||
| Z軸 快速進給速度 | - | 30 m/min max | ||||
| E軸 解析度 | - | 0.0001 | ||||
| MORSE 3 錐度 (選購) | ||||||
| Z 軸行程 | 445 mm | 445 mm | ||||
| Z軸 快速進給速度 | 30 m/min max | 30 m/min max | ||||
| 冷卻系统 | ||||||
| 切削水箱容量 | 170 L. | 170 L. | ||||
| 泵浦容積 | 42 L/min à 19m | 42 L/min à 19m | ||||
| 泵浦壓力 | 10 bar | 10 bar | ||||
| 機械尺寸與重量 | ||||||
| 機械淨重量 | 3,300 kg | 3,600 kg | ||||
| 尺寸（長 x 寬 x 高） | 1,895 x 1,783 x 1,947 mm | 1,895 x 1,783 x 1,947 mm | ||||
-Schaublin 所有產品遵循歐盟CE安全規範。 本公司秉持著求新求好之精神不斷改善及研發新功能，並保有本型錄之規格異動權利，若有變動恕不另行通知，歡迎洽詢。
