MV300 / 500 / 600 / 700#30 立式加工中心

立式加工中心機

MV300 / 500 / 600 / 700#30

加工能力 :

鑽孔攻牙

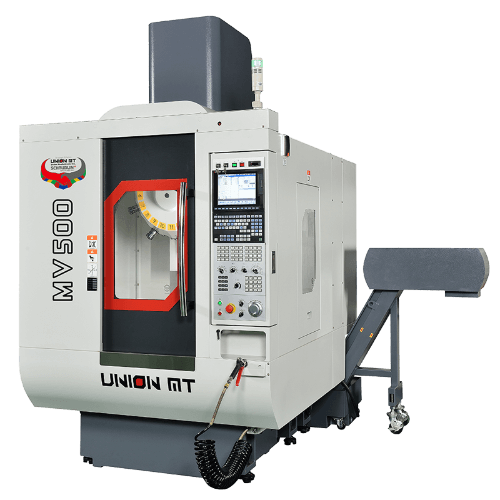

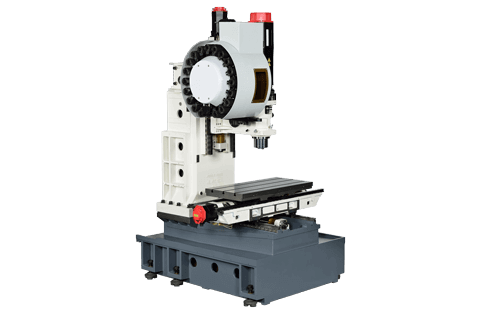

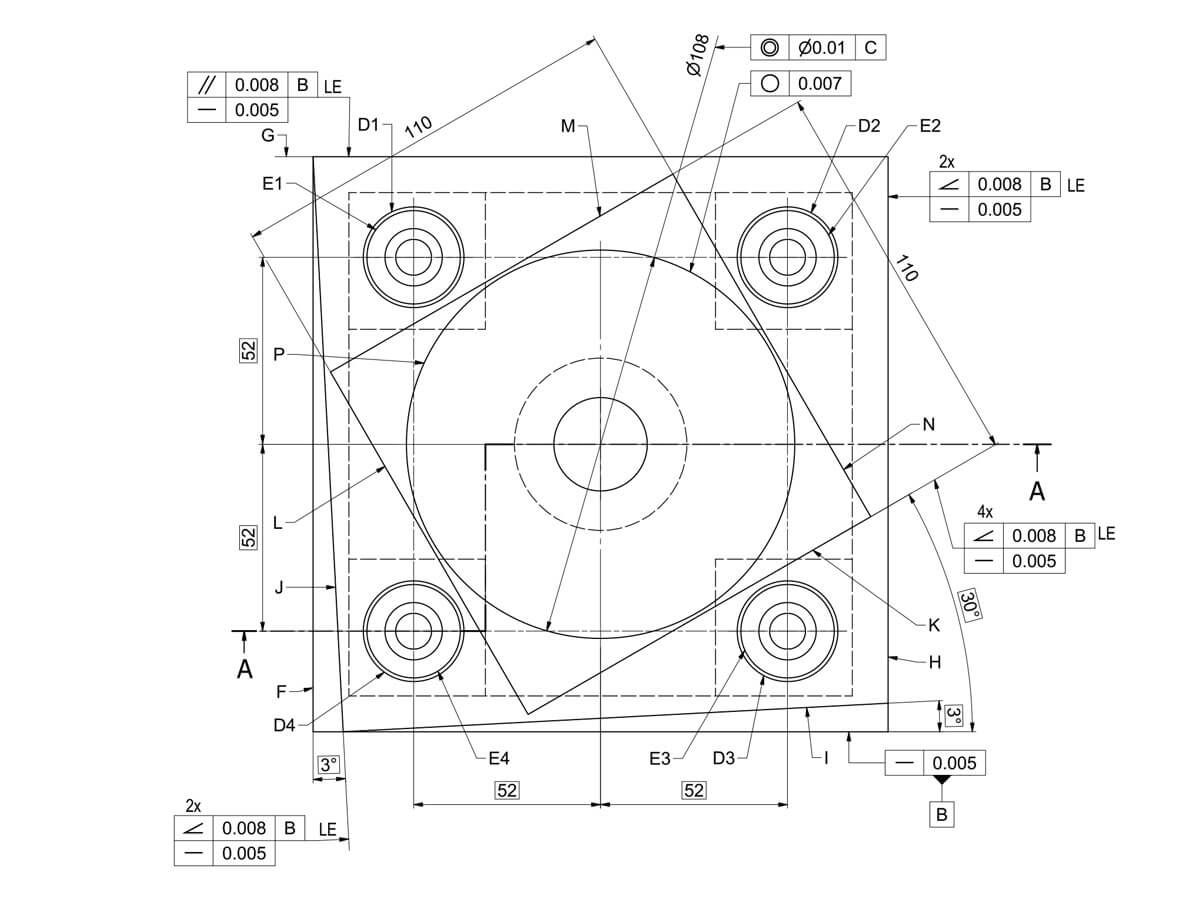

MV 300/ 500/ 600/ 700 高性立式加工中心系列,擁有同級機床中佔地空間最小但最大工作區域之特色;並以精密鏟花工藝,提升您的生產精度及效率,適合高精密度加工。

  • 1.5G 高加速度
  • 整機剛性值超出一般剛性值 2.5 kgf/um 以上
  • 快速移動率 60 m/min 之高速加工
  • 主軸轉速達 15,000 rpm~40,000 rpm
MV300 / 500 / 600 / 700#30 立式加工中心 高剛性及高可靠度主軸技術

高剛性及高可靠度主軸技術

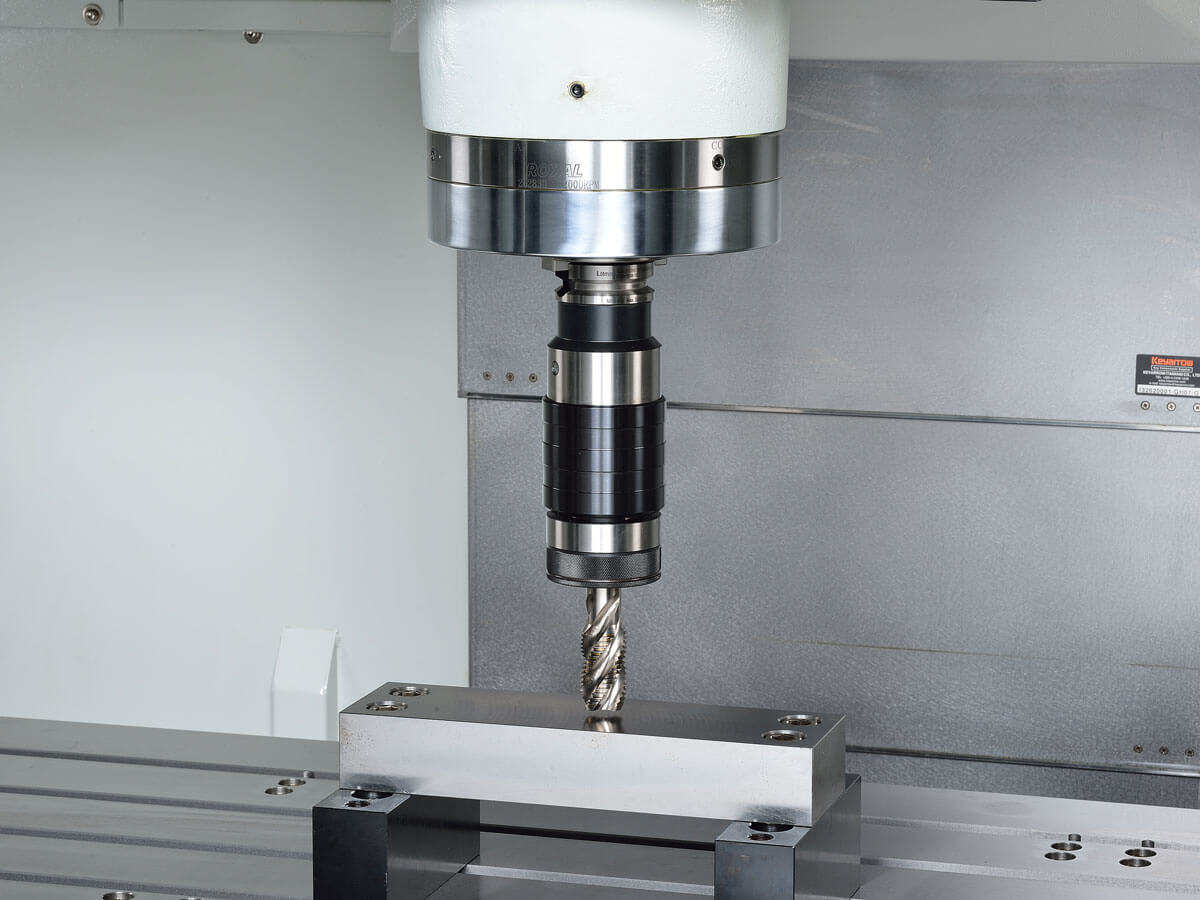

使用高效率德製 KTR主軸聯軸器,減少震動,並採用熱隔絕技術降低熱變位,提升加工精度,穩定性及可靠度。

MV300 / 500 / 600 / 700#30 立式加工中心 高剛性結構

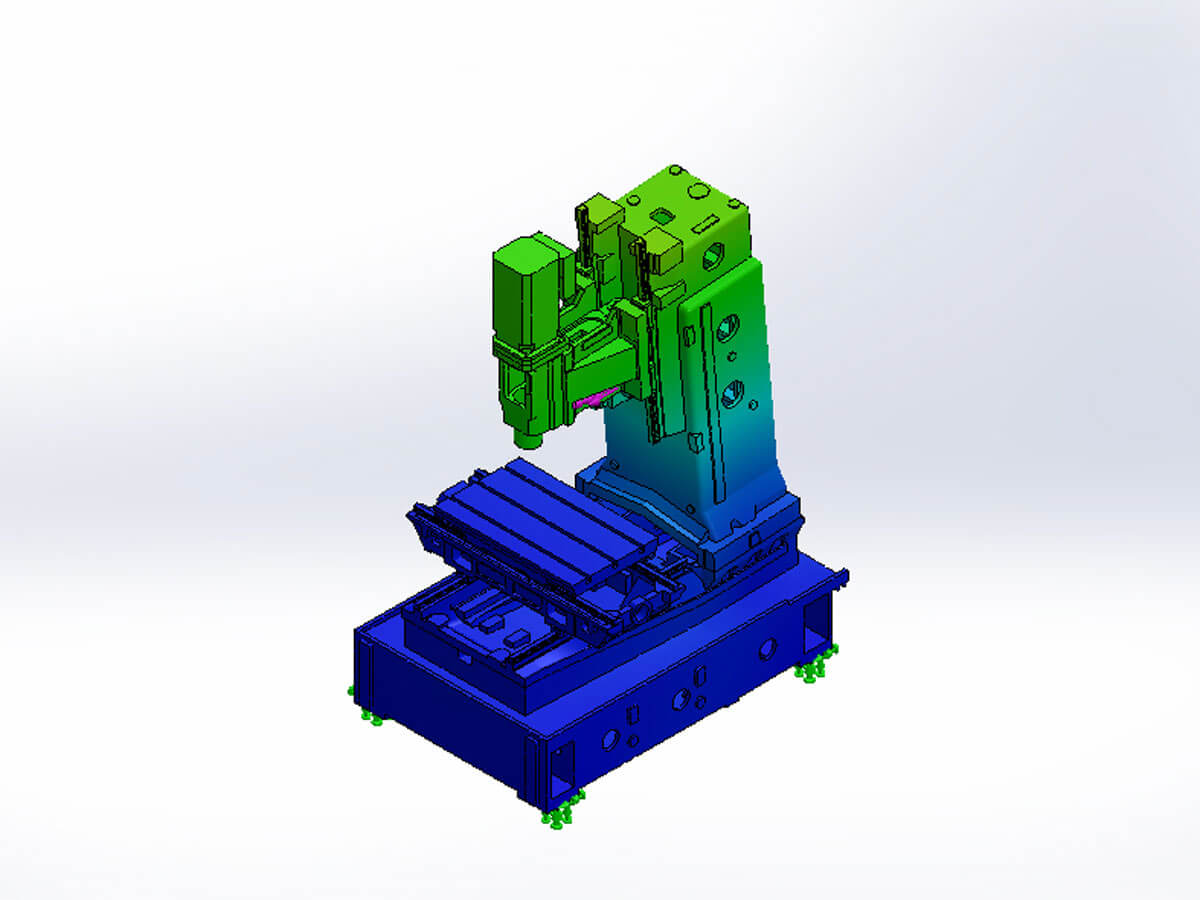

高剛性結構

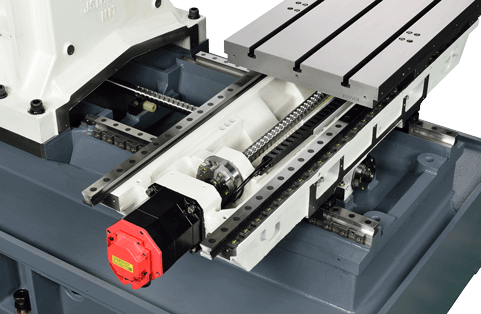

重載型高精密級滾柱線軌 X/ Y/ Z 三線軌規格分別為 30/ 30/ 30 mm,高精密預拉大尺寸滾珠導螺桿直徑 32 mm 增加傳動系統剛性,提供高切削能力及可靠度。

MV300 / 500 / 600 / 700#30 立式加工中心 高可靠度直結式主軸

高可靠度直結式主軸

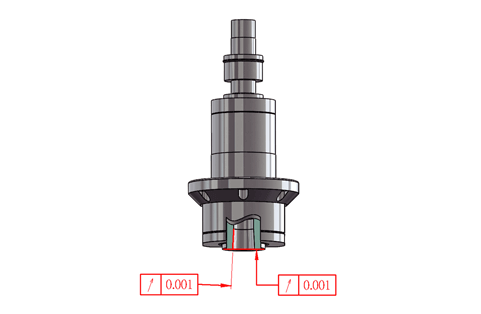

主軸鼻端偏擺經度 0.001 mm,主軸測試棒 250 mm 長偏擺精度 0.006 mm。

規格表
  P Specifications M Specifications
ITEM 500P 600P 700P 300M 500M 700M
工作範圍
X 軸行程 500 mm 600 mm 700 mm 300 mm 500 mm 700 mm
Y 軸行程 400 mm 400 mm
Z 軸行程 330 mm; 450 mm (Swing Arm) 330 mm; 450 mm (Swing Arm)
工作台尺寸 650 x 410 mm 750 x 410 mm 850 x 410 mm 650 x 410 mm 850 x 410 mm
工作台最大荷重 250 kg 280 kg 300 kg 200 kg 250 kg 300 kg
主軸規格
主軸最大轉速 15,000 rpm 24,000 rpm 15,000 rpm 24,000 rpm 40,000 rpm
三軸傳動
快速移動速率 60/ 60/ 60 m/ min 60/ 60/ 60 m/ min
自動換刀裝置
刀具選擇 雙向就近選刀 雙向就近選刀
儲刀倉刀具數 20 (Turret), 21 (Servo Turret), 20 (Swing Arm) 20 (Turret), 20 (Swing Arm) 21 (Servo Turret);20 (Swing Arm)
最大刀具直徑 有/無鄰刀 80/ 150 mm; 75/ 150 mm(Swing Arm) 80/ 150 mm; 75/150 mm (Swing Arm)
最大刀具長度 250 mm; 200 (Swing Arm) 250 mm; 200 (Swing Arm)
最大刀具重量 3 kg 3 kg
換刀時間 1.6 sec. ; 3.5 sec. (Swing Arm) 1.6 sec.; 3.5 sec. (Swing Arm) 1.8 sec.; 3.5 sec. (Swing Arm)
ISO 國際標準
定位精度 0.006 mm 0.005 mm
重覆精度 0.004 mm 0.004 mm
切削水系統
水箱容量 200 L 200 L
主軸環噴泵及沖屑泵 70 L/ min 4 bar 35 L/ min 8 bar;70 L/ min 4 bar
主軸中心給水 20 bar, 50 bar 20 bar, 50 bar
潤滑及冷卻
主軸潤滑 油脂潤滑 油氣潤滑
溫昇控制 Option 主軸油冷機 主軸油冷機
機床尺寸
機器高度 2,500 mm 2,500 mm
寬度 x 深度 1,560 x 2,891 mm 2,100 x 2,891 mm 1,240 x 2,891 mm
1,560 x 2,891 mm (Swing Arm )
1,560 x 2,891 mm 2,100 x 2,891 mm
機器重量 3,100 kg 3,300 kg 3,400 kg 3,000 kg 3,100 kg 3,400 kg
動力及空壓需求
動力供給需求 55 A/ 220 V/ 3 Phase/ 20 KVA 55 A/ 220 V/ 3 Phase/ 20 KVA
空壓需求 6 kg/ cm² 6 kg/ cm²

-使用兩面拘束刀具能提升切削能力。
-實際數據會因機台選配項目而有所差異
*加速時最大輸出。

*本公司致力於提升產品性能,國合科技保留機床規格、配備、外觀變更及停用之權利,恕不另行通知。
