MVX320 五軸加工中心機/五面加工中心

五軸五面加工中心機

MVX320-5AX 系列

加工能力 :

五軸同動

MVX320 5AX 高性能五軸同動加工中心,擁有同級機床中最大的工作區域,Y軸形成 610 mm,工作台尺寸 ø320 mm,最大工件尺寸 ø400 x 320 mm,適合複雜形狀工件之高精度加工;並以精密鏟花工藝,高精度之機台及轉台,專為航太、醫療、模具、汽機車等先進製造業,提供高標準精密加工的解決方案。

  • 直結式主軸或電主軸
  • 低重心底座
  • 7支基礎螺絲,3點水平校正
  • ISO 230-2 重覆精度 4 um

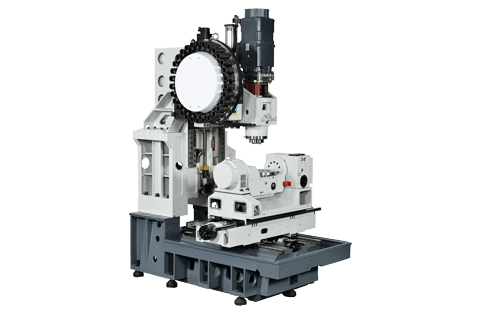

MVX320 五軸加工中心機/五面加工中心 高剛性結構

高剛性結構

立柱寬跨距,重載型高精密級滾柱線軌 X/ Y/ Z 三線軌規格分別為 35/ 45/ 45 mm,X軸、Y軸及Z軸六滑塊確保剛性。高精密預拉大尺寸滾珠導螺桿直徑 45 mm增加傳動系統剛性,提供高切削能力及可靠度。

MVX320 五軸加工中心機/五面加工中心 高精度主軸

高精度主軸

主軸鼻端偏擺精度 0.0015 mm,主軸測試棒300 mm 偏擺精度 0.006 mm。

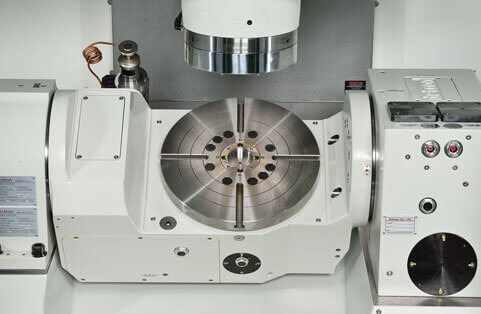

MVX320 五軸加工中心機/五面加工中心 A軸與 C軸

A軸與 C軸

最高精度最高轉速五軸轉台,A軸、C軸重覆精度4弧秒及最高迴轉速 25 rpm

規格表
ITEM 12M 15M 24M
工作範圍
工作台尺寸 ø320 mm

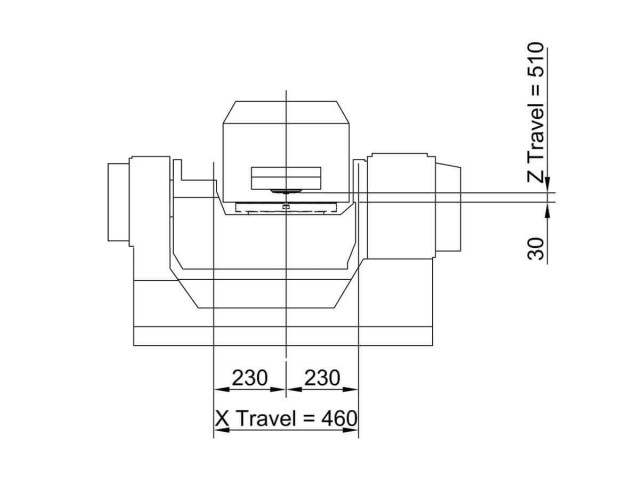

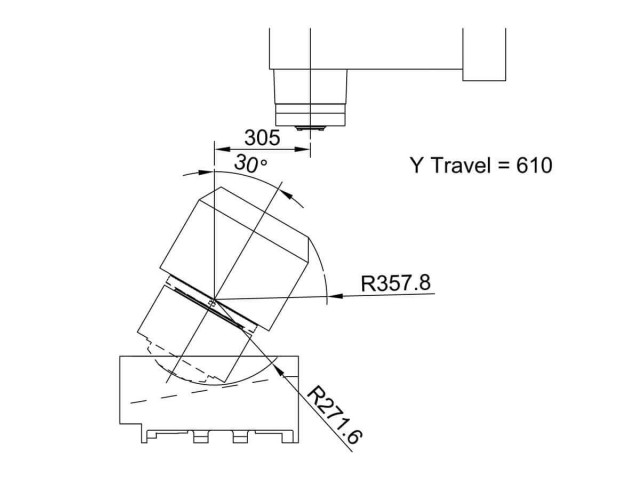

各軸行程 X/ Y/ Z X: 460 mm/ Y: 610 mm (+305 ~ ‐305)/ Z: 510 mm

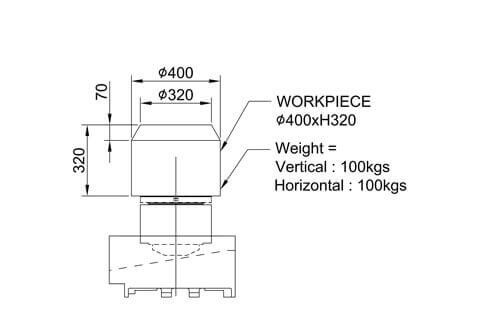

最大工件尺寸 ø400 x 320 mm
工作台最大荷重 100 kg
主軸規格
主軸最大轉速 12,000 rpm 油脂潤滑 15,000 rpm 油氣潤滑 24,000 rpm 油氣潤滑
三軸傳動
快速移動速率 36/ 36/ 30 m/min
自動換刀裝置
刀具選擇 雙向就近選刀
儲刀倉刀具數 24 (30, 48 Opt) 24 (30, 48 Opt)
最大刀具直徑 有/無鄰刀 90 (75) mm/ 180 (150) mm 75 mm/ 150 mm
最大刀具長度 300 mm
最大刀具重量 8 kg 7 kg
換刀時間 4.5 sec. 4 sec.
ISO 國際標準
定位精度 0.005 mm
重覆精度 0.004 mm
切削水系統
水箱容量 300 L
主軸環噴泵及沖屑泵 100L/ min, 3.5 bar
機床尺寸
機器高度 3,100 mm
寬度 x 深度 2,150 x 2,763 mm
機器重量 7,400 kg
動力及空壓需求
動力供給需求 70 A/ 220 V/ 3 Phase/ 25 KVA
空壓需求 5.5 kg/ cm²

-本公司致力於提升產品性能,國合科技保留機床規格、配備、外觀變更及停用之權利,恕不另行通知。
