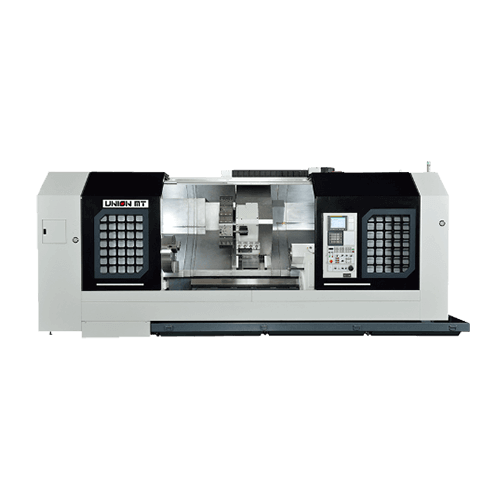

CNC斜背車削中心
SC石田鑽機系列

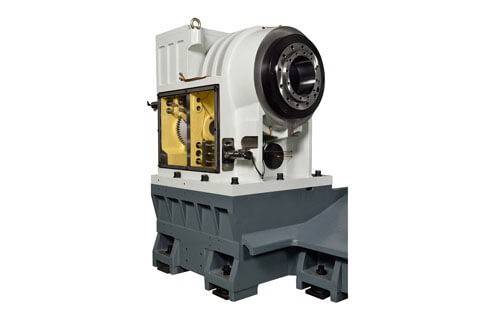

堅固式主軸大孔徑

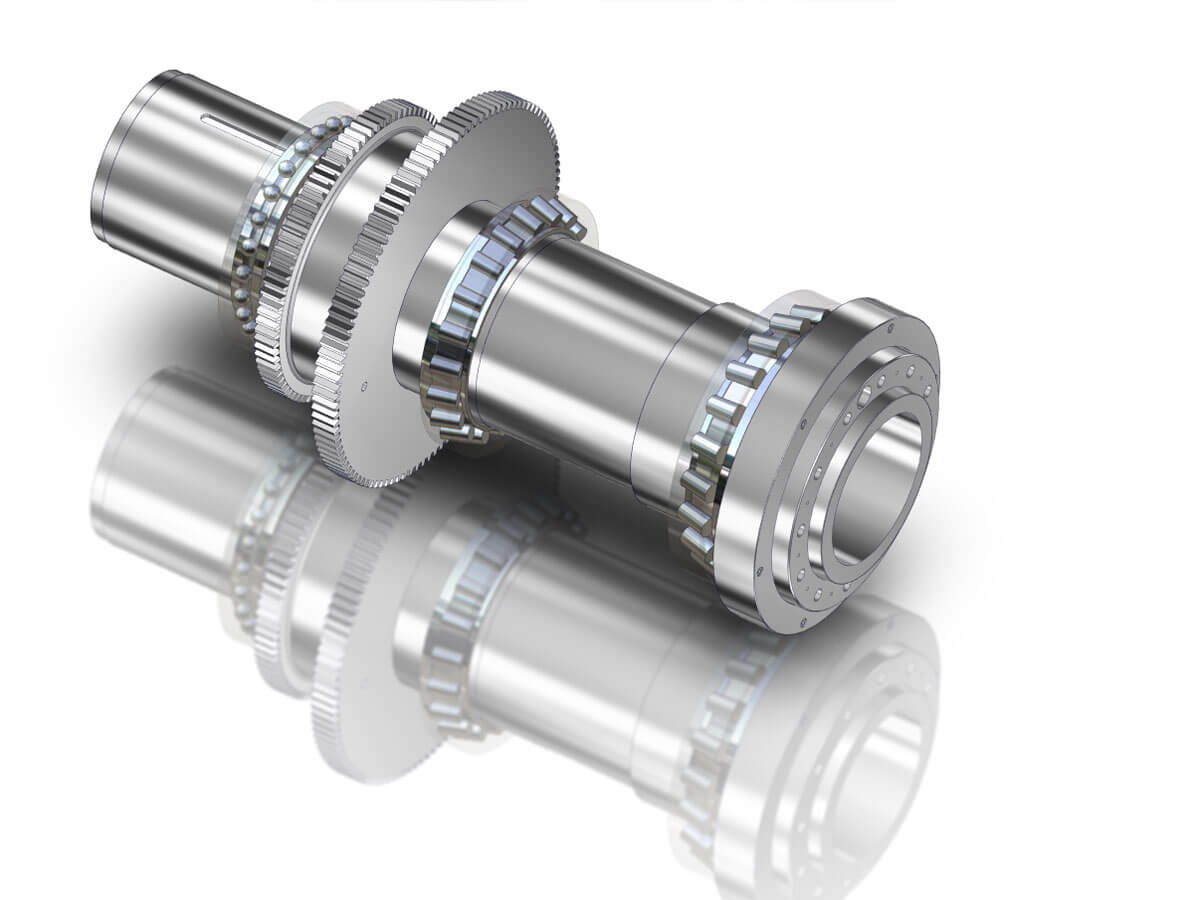

主軸圓錐滾子軸承及主軸4段轉數可確保重切削加工實力,最大扭力可達22,632 Nm。

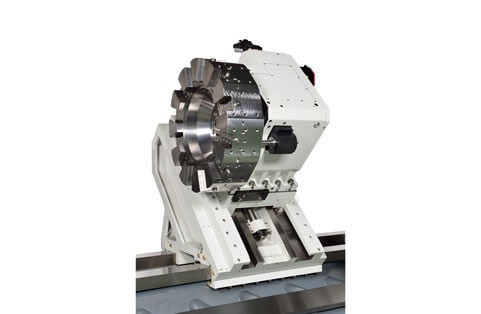

工件夾持能力
多樣工件夾持具選擇,(例如: 氣壓夾頭、油壓與手動夾頭)以確保工件加工能力。

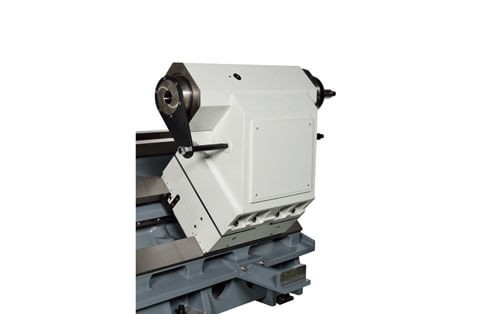

強固尾座
強固式尾座採用 MT#6心軸內錐孔,以提高重切削與鑽孔能力。
規格表
ITEM | SC 8010 | SC 8020 | SC 8030 | SC 8040 | ||
---|---|---|---|---|---|---|
加工能力 | ||||||
床面旋徑 | 1,100 mm (43.31") | |||||
鞍座旋徑 | 1,020 mm (40.16") | |||||
最大加工直徑 | 1,020 mm (40.16") | |||||
最大切削長度 | 1,020 mm (40.16") | 2,020 mm (79.53") | 3,020 mm (118.90") | 4,020 mm (158.27") | ||
夾頭規格 | 18" (Optional 20"/ 21"/ 23"/ 32") | |||||
主軸 | ||||||
主軸鼻端規格 | A2-11 (Optional A2-15/ A2-20) | |||||
主軸通孔直徑 | A2-11 160 (6.30")/ A2-15 205 (8.07") 230 (9.06")/ A2-20 305 (12.01") 360 (14.17") | |||||
主軸馬達最大功率 | 37 Kw (50HP) | |||||

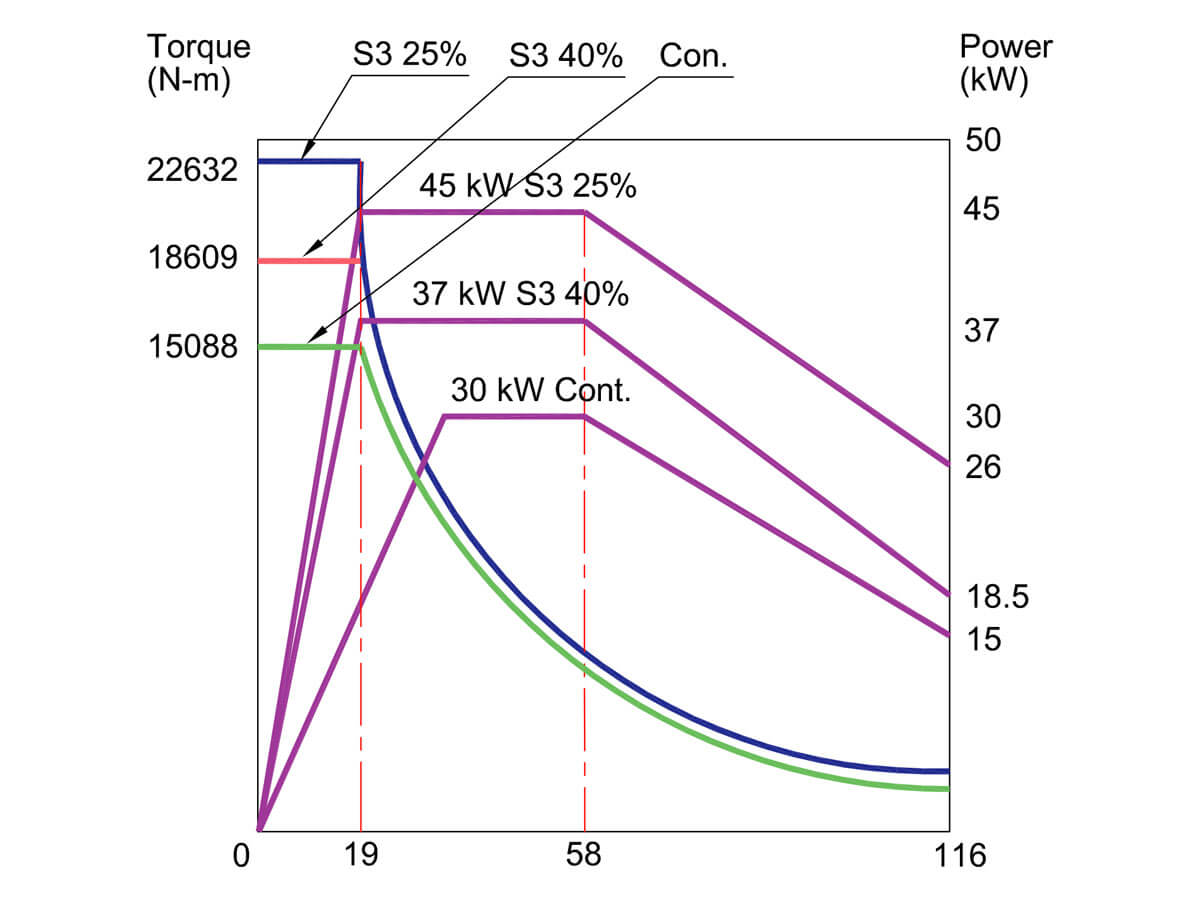

主軸最大扭力 | 22,632 Nm@19 rpm S3 25% | |||||
X & Z 軸 | ||||||
X軸行程 | 540 mm (21.26") | |||||
Z軸行程 | 1,120 mm (44.09") | 2,120 mm (83.46") | 3,120 mm (122.83") | 4,120 mm (162.20") | ||
X軸快速位移 | 12 m/min (472 ipm) | |||||
Z軸快速位移 | 16 m/min (630 ipm) | |||||
X軸馬達 | X axis 9 Kw (12 HP) | |||||
Z軸馬達 | Z axis 5.5 Kw (7.4 HP) | |||||
機械軌道形式 | Box Way | |||||
刀塔 | ||||||
刀打型式 | Servo drive 12 stations | |||||
外徑刀柄 | 40 mm (1.57") | |||||
搪刀柄徑 | 80 mm (3.15") | |||||
尾座 | ||||||
心軸型式 | MT#6 | |||||
心軸直徑/行程 | 200 mm (7.87")/ 210 mm (8.27") | |||||
尾座行程 | 800 mm (31.50") | 1,800 mm (70.87") | 2,800 (110.24") | 3,800 (149.61") |
*本公司致力於提升產品性能,國合科技保留機床規格、配備、外觀變更及停用之權利,恕不另行通知。
