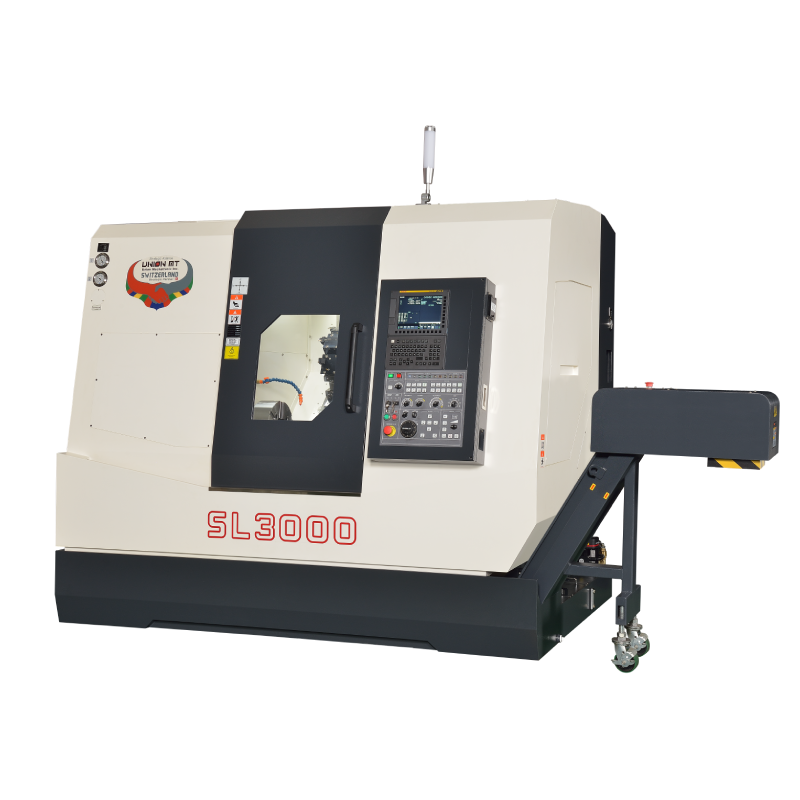

CNC斜背車削中心
SL 系列
全機資深工程經驗分析

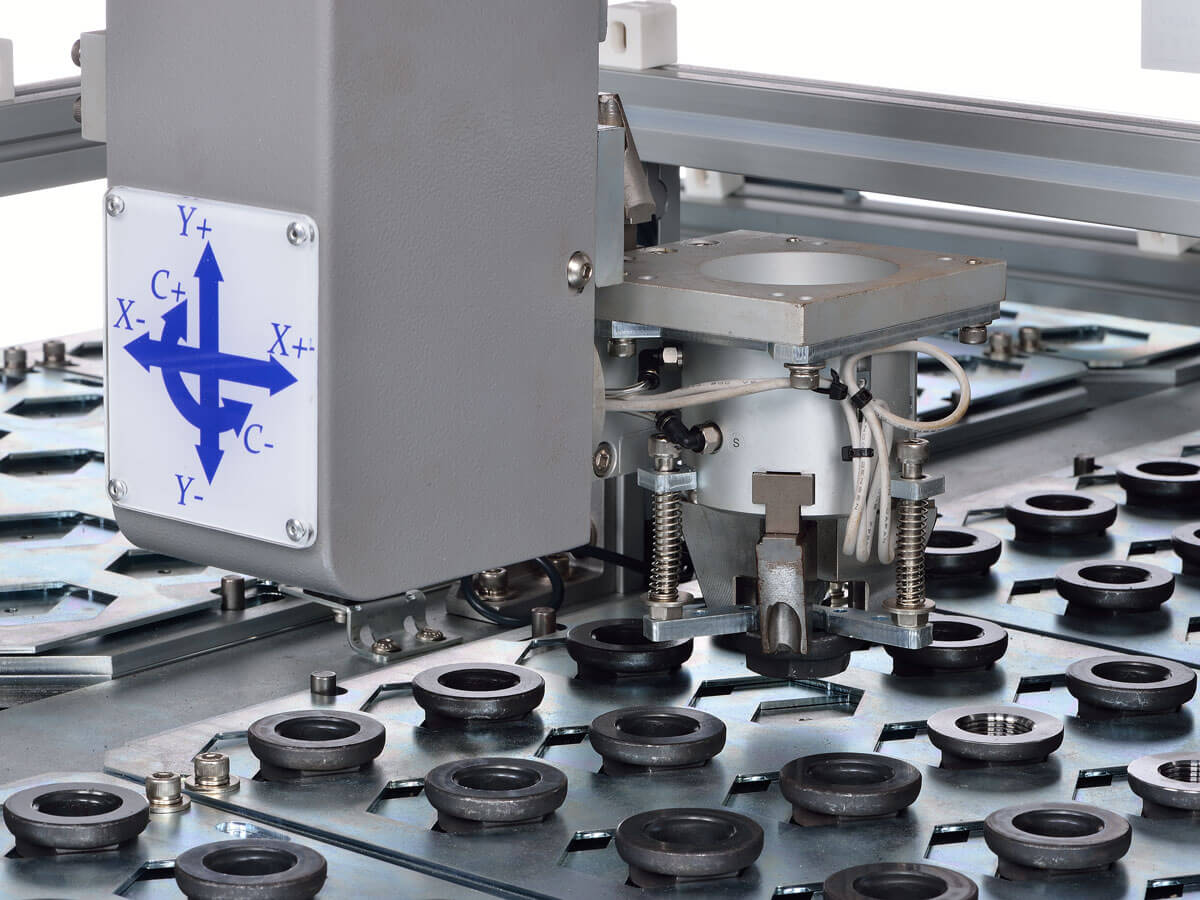

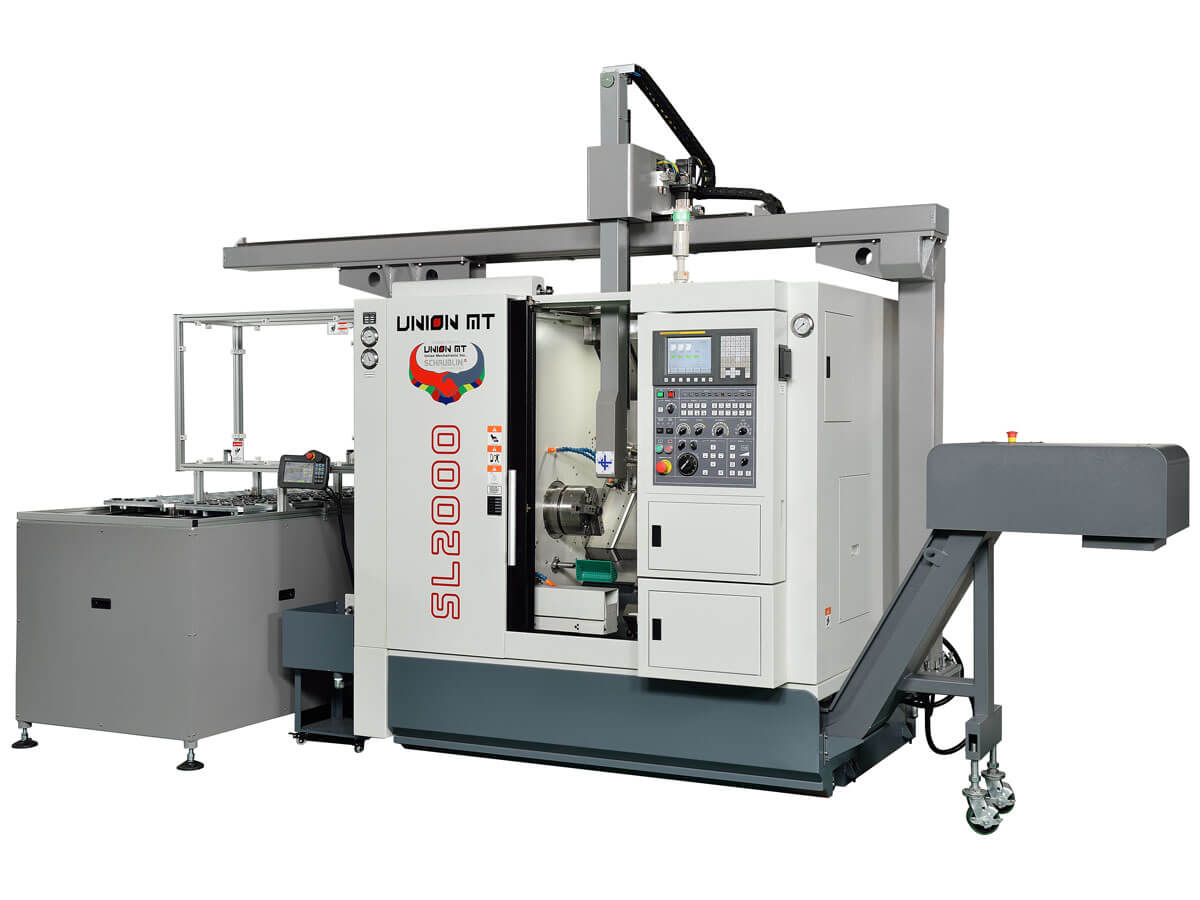

配載自動化設備
加工實力

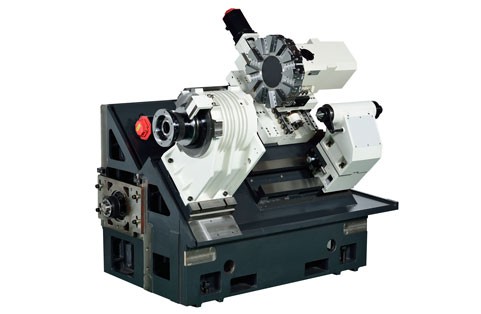

高性能
一體式床身底座加強結構，提高機床剛性以適合高精度及高硬度車削。

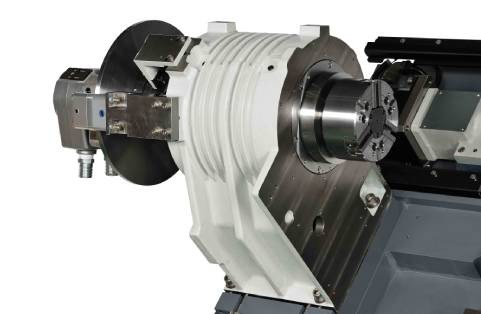

高剛性結構

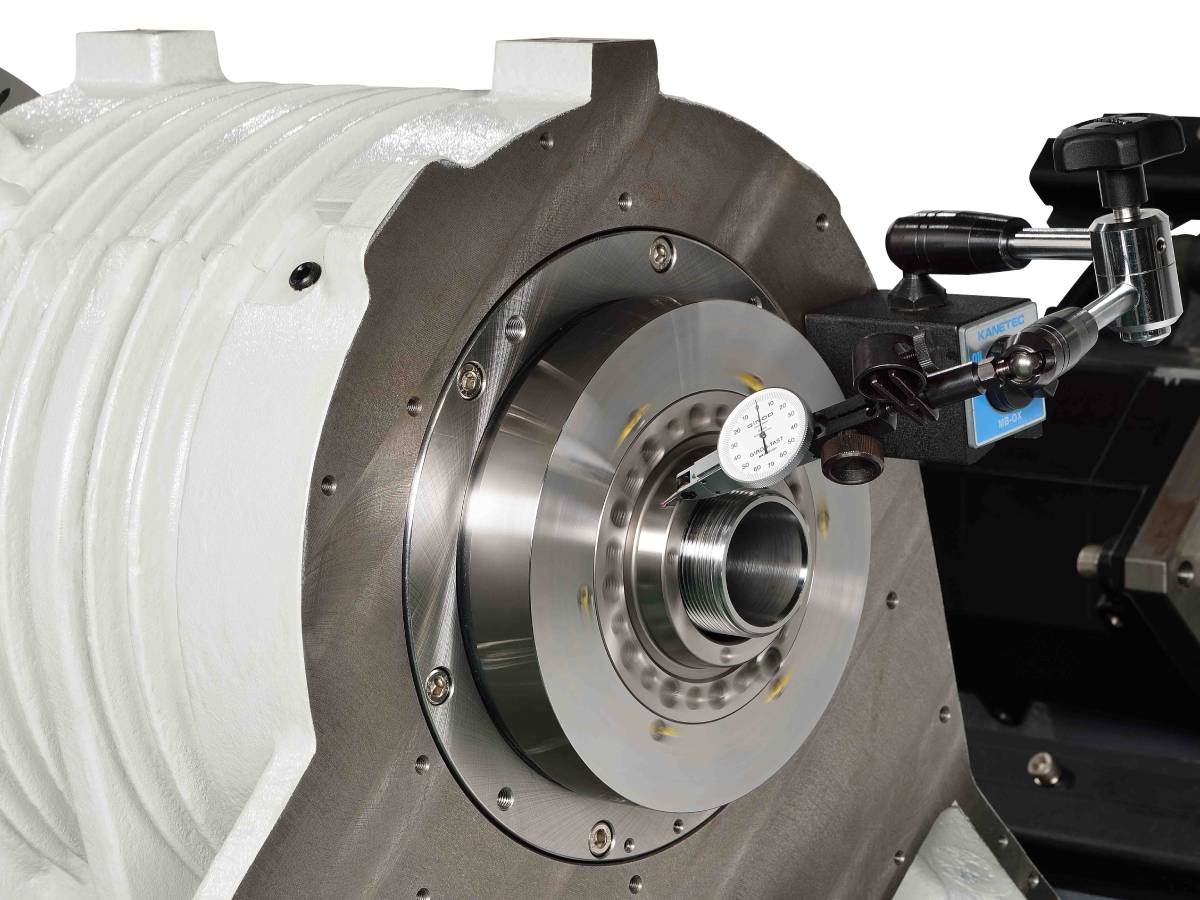

鰭式主軸箱對稱性設計及加強肋強化設計，有效降低震動及熱變位；選配主軸油冷之熱冷卻裝置，提升加工精度及穩定性。

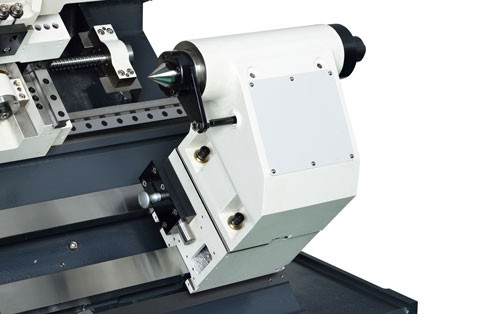

高剛性尾座及刀塔
選配可程式尾座之硬軌設計提升加工剛性，油壓尾座心軸適用於細長型工件精密加工。
規格表
| ITEM | SL 1500 (L) | SL 2000 (L) | SL 2000B (L) | SL 2500 (L) | SL 3000 (L) | |
|---|---|---|---|---|---|---|
| 加工範圍 | ||||||
| 主軸鼻端 | A2-5 | A2-6 | A2-6 | A2-8 | A2-8 | |
| 床身旋徑 | 460 mm | 535 mm | 610 mm | 690 mm | 690 mm | |
| 最大加工直徑 | 285 mm | 360 mm | 410 mm | 500 mm | 500 mm | |
| 最大加工長度 | 360 mm (610 mm) | 360 mm (610 mm) | 610 mm (1,020 mm) | 610 mm (1,020 mm) | 1,020 mm (1,500mm) | |
| 棒材通孔 | 45 mm | 52 mm | 66 mm | 78 mm | 91 mm | |
| 主軸 | ||||||
| 三爪夾頭 | 6"/ 169 mm | 8"/ 210 mm | 8"/ 210 mm | 10"/ 254 mm | 12"/ 304 mm | |
| 主軸轉速 | 6,000 rpm | 5,000 rpm | 4,200 rpm | 3,500 rpm | 2,500 rpm | |
| 主軸前端軸承直徑 | 90 mm | 100 mm | 120 mm | 130 mm | 160 mm | |
| 主軸通孔直徑 | 56 mm | 61 mm | 76 mm | 89 mm | 105 mm | |
| 主軸馬達最大功率 | 15 kW | 15 kW | 15 kW | 26 kW | 26 kW | |
| 輸出扭力 | 127 Nm | 153 Nm | 182 Nm | 386 Nm | 848 Nm | |
| 全功率輸出基底轉速 | 1,125 rpm | 938 rpm | 788 rpm | 642 rpm | 208 rpm | |
| X & Z 軸 | ||||||
| X 軸行程 | 163 mm | 200 mm | 230 mm | 275 mm | 275 mm | |
| Z 軸行程 | 360 mm (610mm) | 360 mm (610mm) | 610 mm (1,020 mm) | 610 mm (1,020 mm) | 1,020 mm (1,500mm) | |
| X 軸快速移動率 | 30 m/min | 30 m/min | 30 m/min | 30 m/min | 30 m/min | |
| Z 軸快速移動率 | 30 m/min | 30 m/min | 30 m/min | 30 m/min | 30 m/min | |
| X 軸馬達功率 | 1.8 kw | 1.8 kw | 1.8 kw | 3 kw | 3 kw | |
| Z 軸馬達功率 | 1.8 kw | 1.8 kw | 3 kw | 3 kw | 3 kw | |
| X 軸軸向推力 | 6,911 N | 6,911 N | 6,911 N | 13,823 N | 13,823 N | |
| Z 軸軸向推力 | 6,911 N | 6,911 N | 13,823 N | 13,823 N | 13,823 N | |
| 刀塔 | ||||||
| 驅動方式 | 油壓/伺服 | 油壓/伺服 | 油壓/伺服 | 油壓/伺服 | 油壓/伺服 | |
| 刀位數量 | 12 | 12 | 12 | 12 | 12 | |
| 相鄰刀換刀速度 | 0.5 sec. | 0.4 sec. | 0.4 sec. | 0.4 sec. | 0.4 sec. | |
| 外徑刀柄 | 20 x 20 mm | 20 x 20 mm | 25 x 25 mm | 25 x 25 mm | 25 x 25 mm | |
| 搪刀柄徑 | D32 | D32 | D40 | D40 | D40 | |
| 動力刀塔馬達功率 (選配) | 3.7 Kw | 3.7 Kw | 5.5 Kw | 5.5 Kw | 5.5 Kw | |
| 動力刀具數量 | 12 | 12 | 12 | 12 | 12 | |
| ISO 國際標準 | ||||||
| 定位精度 | 0.005 mm | 0.005 mm | 0.005 mm | 0.005 mm | 0.005 mm | |
| 重覆精度 | 0.004 mm | 0.004 mm | 0.004 mm | 0.004 mm | 0.004 mm | |
| 尾座 (選配) | ||||||
| 傳動方式 | 鞍座 | 鞍座 | 鞍座 | 鞍座 | 鞍座 | |
| 尾座行程 | 275 mm (525 mm) | 275 mm (525 mm) | 525 mm(935mm) | 525 mm(935mm) | 935 mm (1,435 mm) | |
| 心軸行程 | 100 mm | 100 mm | 120 mm | 120 mm | 120 mm | |
| 心軸直徑 | 75 mm | 75 mm | 85 mm | 85 mm | 85 mm | |
| 心軸型式 | MT#4 | MT#4 | MT#5 | MT#5 | MT#5 | |
| 一般尺寸 | ||||||
| 水箱 | 130 liters | 130 liters | 200 liters | 200 liters | 200 liters | |
| 油壓箱 | 40 liters | 40 liters | 40 liters | 40 liters | 500 mm | |
| 長度 | 2,000 mm | 2,000 mm | 2,840 mm | 2,840 mm | 3,250 mm | |
| 高度 | 1,916 x 1,850 mm | 1,916 x 1,850 mm | 1,916 x 1,850 mm | 2,150 x 2,050 mm | 2,150 x 2,050 mm | |
| 重量 | 3,500 kg | 4,500 kg | 5,000 kg | 5,500 kg | 6,000 kg | |
-使用兩面拘束刀具能提升切削能力。
-實際數據會因機台選配項目而有所差異。
*Fanuc 控制系統，主軸及伺服馬達皆採用α 系列。
-本公司致力於提升產品性能，國合科技保留機床規格、配備、外觀變更及停用之權利，恕不另行通知。
