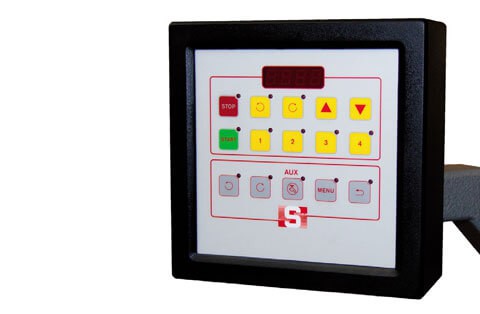

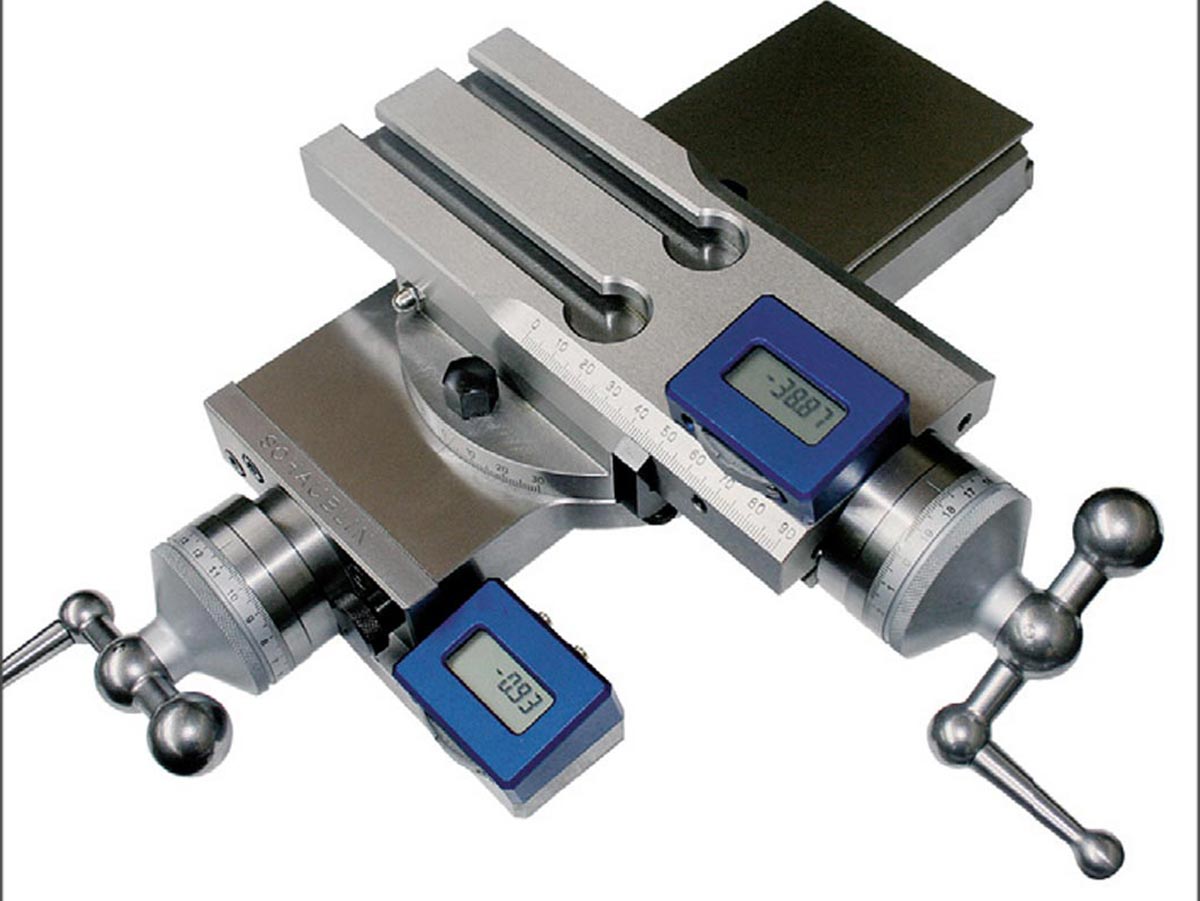

數位顯示器
數位顯示器功能，易於主軸程式編輯，銑/磨削選購附件及多項功能操作。

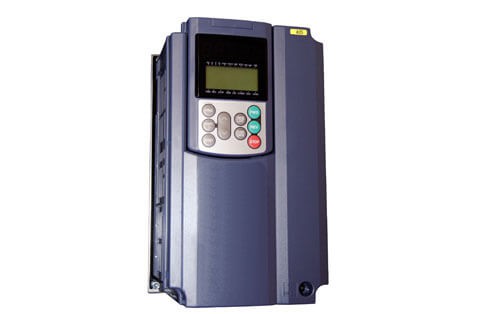

變頻器

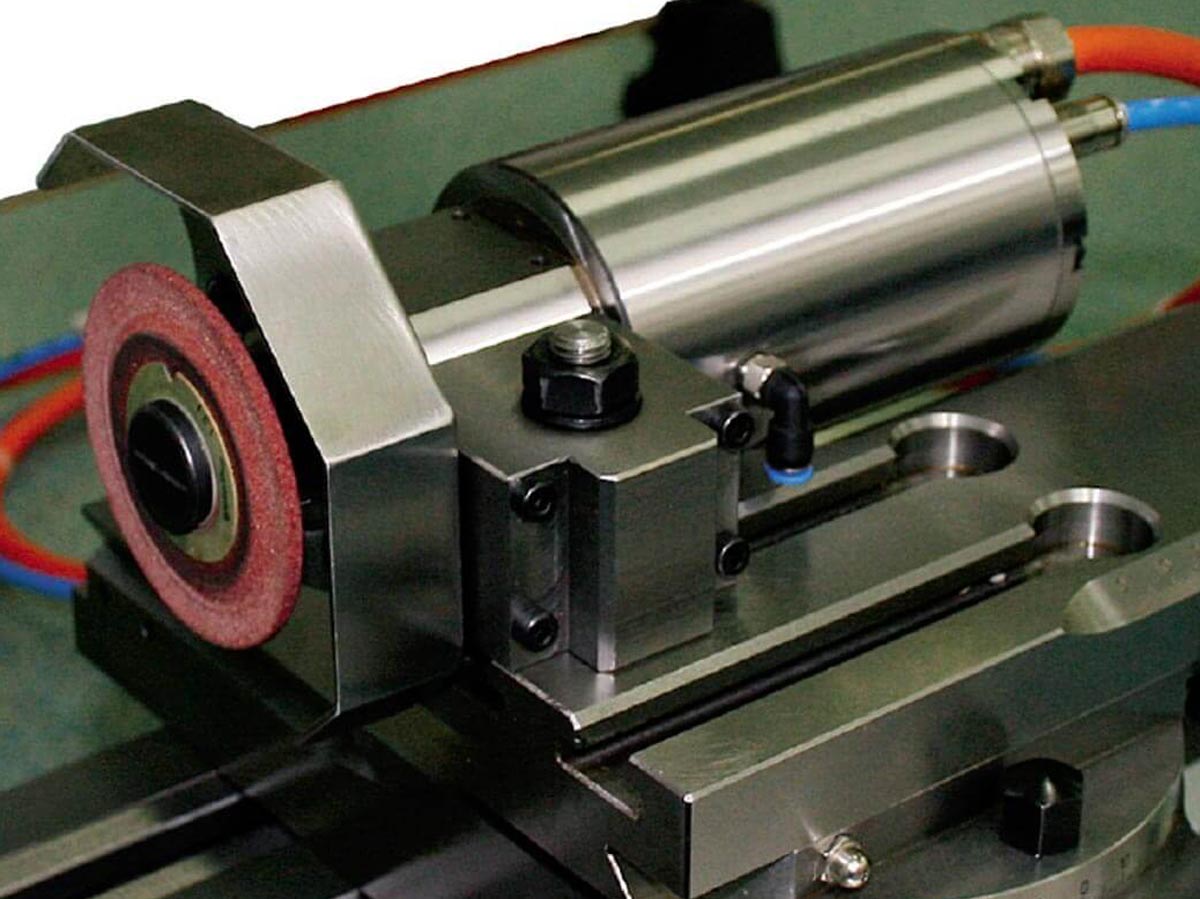

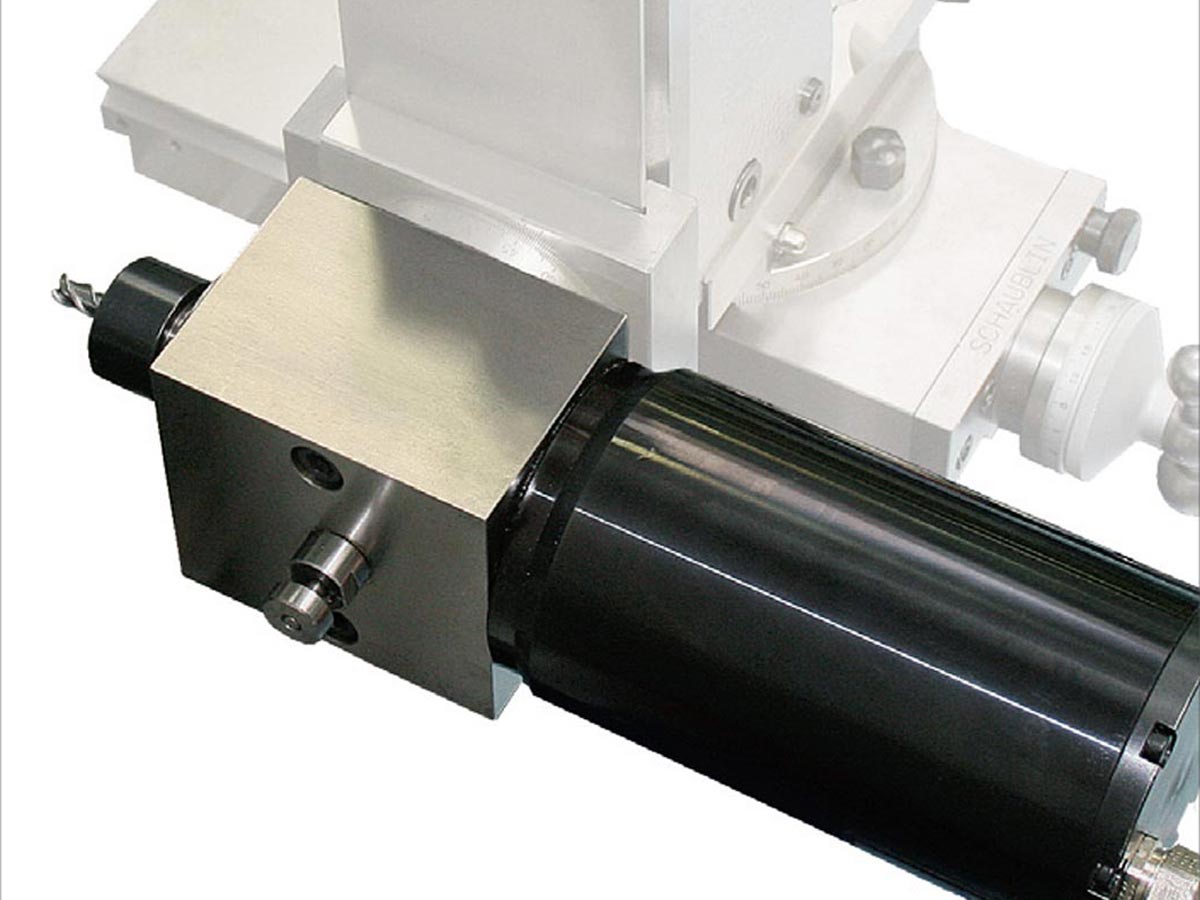

磨/銑削附件專用變頻器

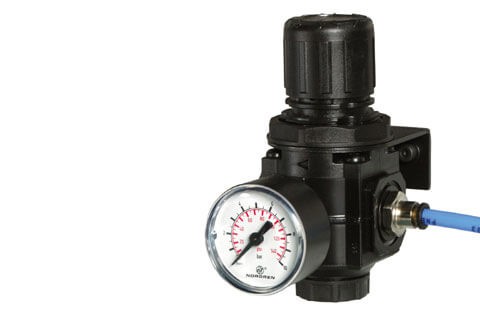

壓力調節器
磨/銑削附件冷卻壓力調整器
規格表

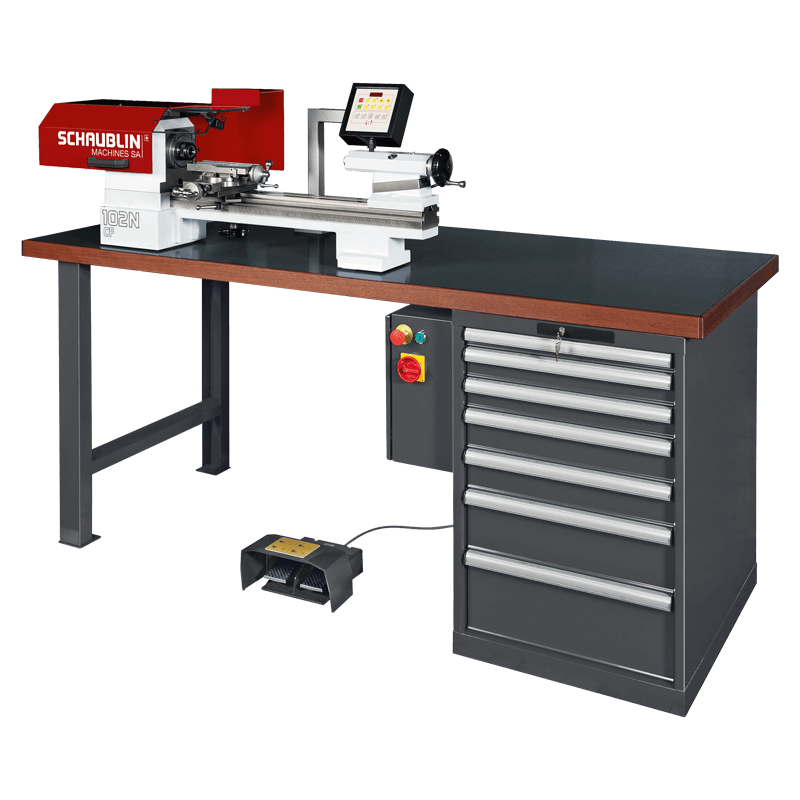

| 102 N-CF | 工作桌 | 鑄件底座 | ||
|---|---|---|---|---|
| 加工能力 | ||||
| 床台 最大迴轉旋徑 | 200 mm | 200 mm | ||
| 滑板 最大迴轉旋徑 | 120 mm | 120 mm | ||
| 床台 至 主軸中心 高度 | 102 mm | 102 mm | ||
| 滑板 至 主軸中心 高度 | 20 mm | 20 mm | ||
| 兩心間距離 | 470 mm | 470 mm | ||
| 伺服主軸 | ||||
| 功率 | 1.5 kW | 4.2 Kw | ||
| 主軸 ( W20 ) | ||||
| 主軸用 SCHAUBLIN 筒夾型式 | W20 | W20 | ||
| 主軸轉速 | 100-5000 min¯¹ | 100-5000 min¯¹ | ||
| 主軸通孔直徑（無拉桿） | 20 mm | 20 mm | ||
| 使用筒夾時W20通孔直徑 | 14.5 | 14.5 | ||
| 主軸 ( W25 ) | ||||
| 主軸用 SCHAUBLIN 筒夾型式 | W25 | W25 | ||
| 主軸轉速 | 100-5000 min¯¹ | 100-5000 min¯¹ | ||
| 主軸通孔直徑（無拉桿） | 25 mm | 25 mm | ||
| 使用筒夾時W25通孔直徑 | 19 | 19 | ||
| 滑板 | ||||
| 鞍座 縱向 Z軸行程 | 442 mm | 442 mm | ||
| 縱向 Z軸行程 | - | - | ||
| 滑板 橫向 X軸行程 | 100 mm | 100 mm | ||
| X軸 進给解析度 | 0.01 | 0.01 | ||
| X軸 導桿 ( 直徑 x 螺距 ) | 9 / 2 mm | 9 / 2 mm | ||
| 複式刀座 縱向 Z軸行程 | 90mm | 90mm | ||
| Z軸 進给解析度 | 0.001 | 0.001 | ||
| Z軸 切削進给速度 | - | - | ||
| Z軸 導桿 ( 直徑 x 螺距 ) | 9 / 2 mm | 9 / 2 mm | ||
| 刀具系统 (直線) | ||||
| 四方柄徑規格 (MULTIFIX 系统) | 10 * 10 mm | 10 * 10 mm | ||
| 四方柄徑規格 (TRIPAN 系统) | 10 * 10 mm | 10 * 10 mm | ||
| 搪刀座規格 (MULTIFIX 系统) | 20 mm | 20 mm | ||
| 搪刀座規格 (TRIPAN 系统) | 12 mm | 12 mm | ||
| 螺桿式手動尾座 | ||||
| 頂心規格 | MORSE 2 | MORSE 2 | ||
| 尾座心軸外徑 | 30 mm | 30 mm | ||
| 尾座心軸行程 | 80 mm | 80 mm | ||
| 槓桿式手動尾座 (選購） | ||||
| 頂心規格 | W20 / W25 | W20 / W25 | ||
| 尾座心軸外徑 | 40 mm | 40 mm | ||
| 尾座心軸行程 | 100 mm | 100 mm | ||
| 機械尺寸與重量 | ||||
| 機械淨重量 | 350 kg | 560 kg | ||
| 承重地面壓力 | 256 kg/m² | 1,514 kg/m² | ||
| 尺寸（長 x 寬 x 高 mm） | 2,000 x 800 x 1,550 mm | 1,500 x 510 x 1,550 mm | ||
