超精產品

70-CF

超精產品 70-CF
加工能力

手動精密車床系列

應用產業
  • 中小零件產業

SCHAUBLIN MACHINES 70-CF 手動精密車床系列,搭載 W12套筒主軸,適用於精密小零件與小孔徑加工、單一或少量之精密零件使用,並實現手感車削特性。CF系列之銑削或磨削選購附件,包含:

  • 可調式皮帶輪鬆緊調整裝置
  • 感應馬達驅動裝置- 0.44Kw
  • 變頻器驅動主軸轉速
  • 皮帶裝置 Ø 6 x 2,500 mm

工作檯面選色: Urphen E

工作檯面選色: Urphen K

工作檯面選色: Argolit 330

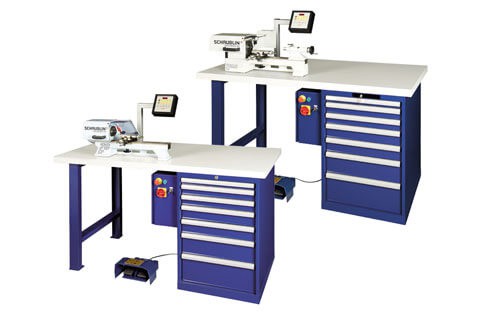

機台顏色選購

機台顏色選購

機台可選擇顏色

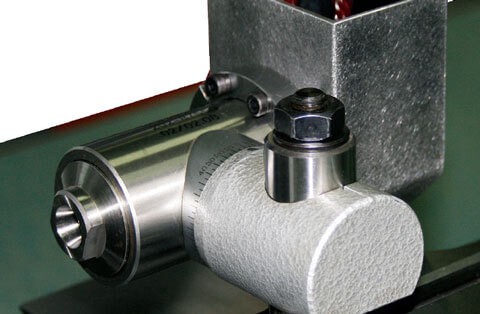

研磨附件

研磨附件

研磨選購附件,最高轉速 30,000 min¯¹

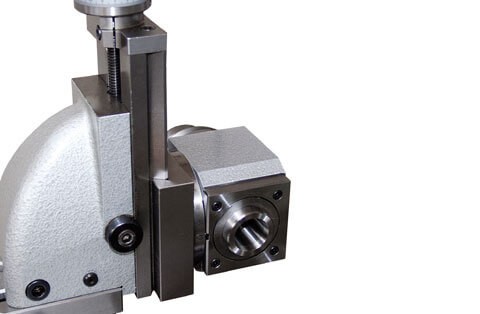

銑削附件

銑削附件

銑削選購附件 (W12)

規格表

ITEM 70 CF
加工能力
床台 最大迴轉旋徑 130 mm
滑板 最大迴轉旋徑 85 mm
床台 至 主軸中心 高度 70 mm
滑板 至 主軸中心 高度 16 mm
兩心間距離 275 mm
主軸功率
主軸馬達功率 1.1 kW
主軸 (W12)
主軸用 SCHAUBLIN 筒夾型式 W12
主軸轉速 100 - 5000 min¯¹
主軸通孔直徑(無拉桿) 12 mm
使用筒夾時通孔直徑 8.2 mm
行程
鞍座 縱向 Z軸行程 302 mm
滑板 橫向 X軸行程 65 mm
X軸 進给解析度 0.01
X軸 導桿 ( 直徑 / 螺距 ) ø6.5 / 1.0 mm
複式刀座 縱向 Z軸行程 60 mm
Z軸 進给解析度 0.01
Z軸 導桿 ( 直徑/螺距 ) ø6.5 / 1.0 mm
刀具系统  (直線)
四方柄徑規格 (MULTIFIX 系统) 8 x 8 mm
四方柄徑規格 (TRIPAN 系统) 8 x 8 mm
搪刀座規格 (MULTIFIX 系统) 10 mm
搪刀座規格 (TRIPAN 系统) 8 mm
螺桿式手動尾座
頂心規格
尾座心軸外徑 22 mm
尾座心軸行程 45 mm
槓桿式手動尾座 (選購)
頂心規格 W12
尾座心軸外徑 22 mm
尾座心軸行程 50 mm
中心架 ( 選購)
Capacity, stationary rest, dia. 35 mm
機械尺寸與重量
機械淨重量 250 kg
承重地面壓力 238 kg/m²
尺寸(長 x 寬 x 高  mm) 1,600 x 800 x 1,400

-Schaublin 所有產品遵循歐盟CE安全規範。 本公司秉持著求新求好之精神不斷改善及研發新功能,並保有本型錄之規格異動權利,若有變動恕不另行通知,歡迎洽詢
