超精產品

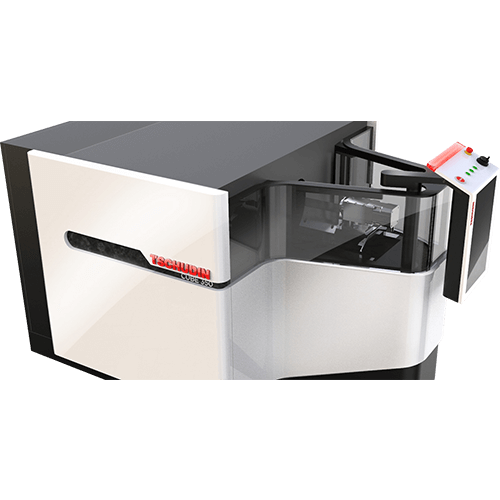

CUBE 350
直進磨削- 手動上下料，皆符合 CE 安全規範
進給磨削- CNC控制器可聯動砂輪與導輪，進而提升工序能力
創新工藝- 獲得專利之可移動W軸，實現更多的加工應用

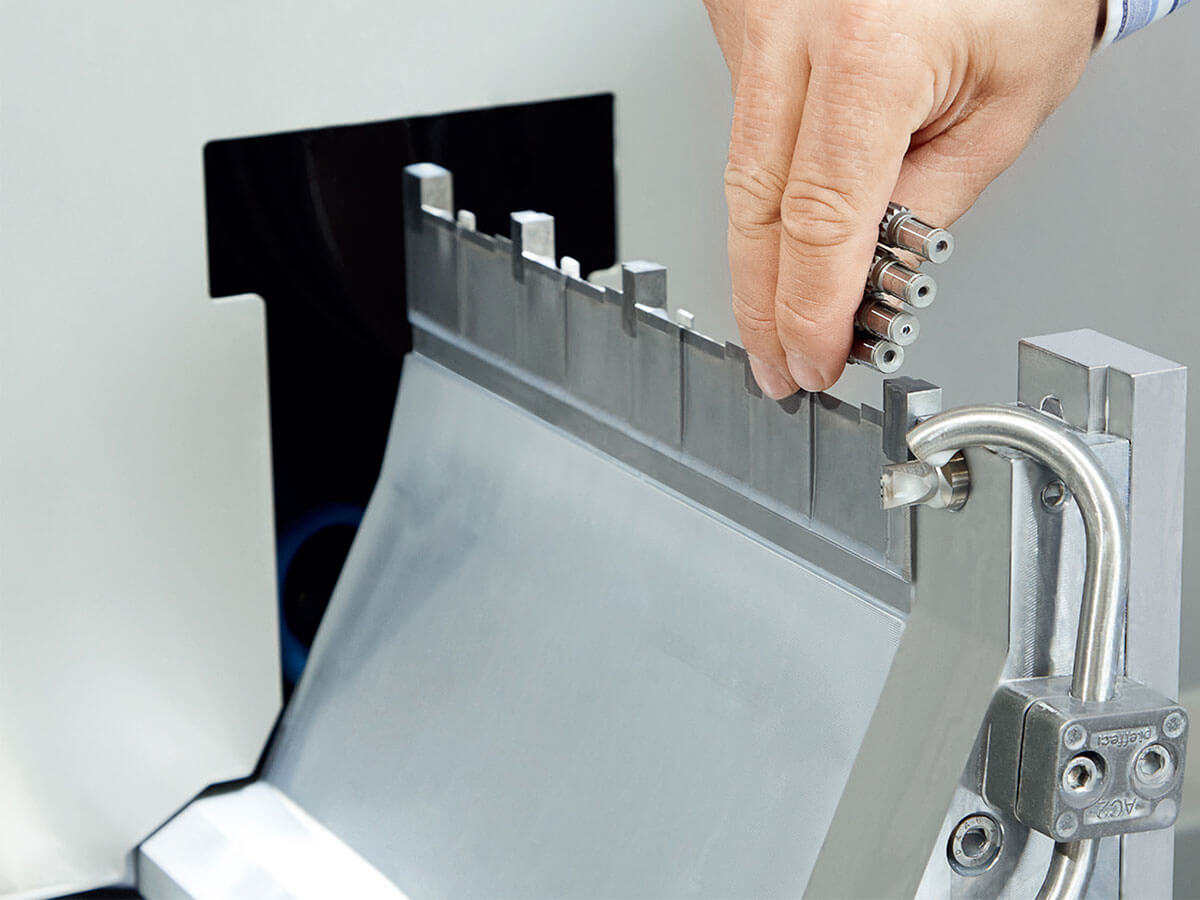

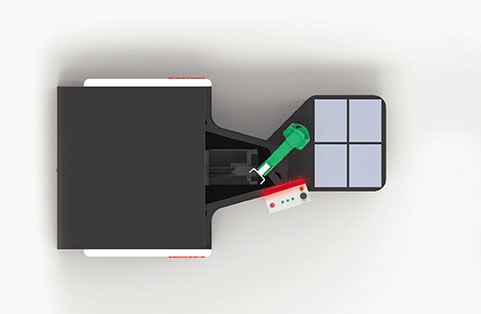

安全上下料
工件上下料在加工區之外，提升上下料的可靠性。此外，上料裝置不位於油污切屑的磨削區域。
人機工學, 簡易功能, 美學設計

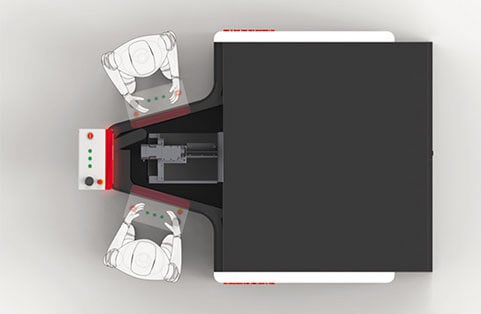

人機工學操作介面(專利申請中)，適合左手或右手慣用操作員
簡易操作軟件 (TSCHUDIN
最佳可達性，易於維護作業

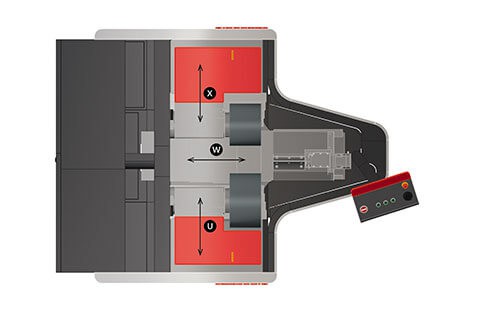

TSCHUDIN 專利設計
U: 砂輪
W: 刀架拖板
X: 導輪
規格表
| 工序 | TSCHUDIN Cube 350 |
|---|---|
| 進給式磨削範圍Ø | 0.1-20 mm |
| 直進式磨削範圍Ø | 0.1-20 mm |
| 砂輪寬度 磨削長度 直進式磨削 |
150 mm (選配 205 mm) |
| 砂輪Ø | 350 mm |
| 通孔直徑 | 203.2 mm |
| 導輪Ø | 275 mm |
| 通孔直徑 | 175 mm |
| 磨床主軸 驅動功率 |
7.5 / 12 kW |
| 恆定線砂輪速度 (V-恆定) | 最大 63 m/s |
| 調速導輪(無級調速) | 5-1,000/min |
| CNC 控制器 | Fanuc 0i |
| 解析度 | 0.1 μ |
| 機床尺寸 | 2,558 x 1,735 x 1,320 mm |
| 機床重量 | 4公噸 |
